Opis

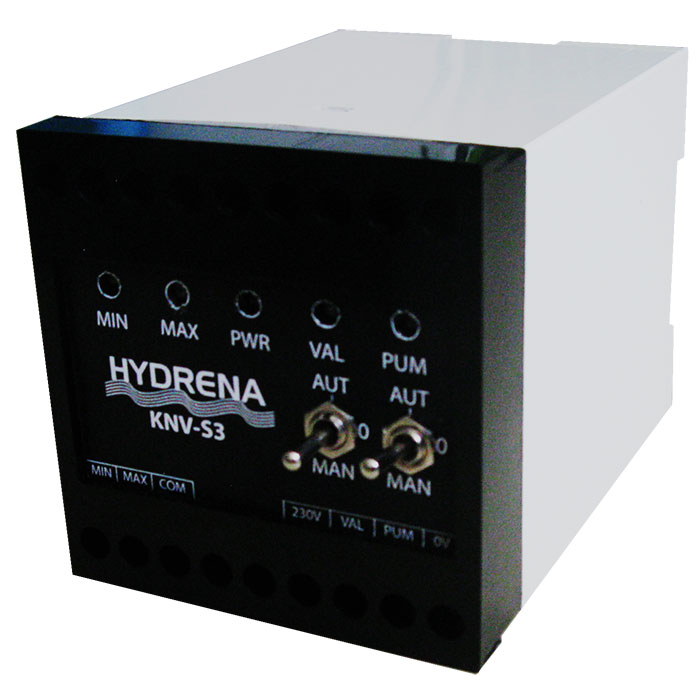

Kontroler nivoa vode u fontani upravlja radom ventila automatske dopune i štiti pumpe od rada bez vode. Ujedno olakšava rad pri servisiranju tih uređaja.
Jedna funkcija kontrolera je da preko elektromagnetnog ventila održava željeni nivo vode u fontani, a druga da onemogući rad pumpi kada je nivo vode nedovoljan.
U slučaju nestanka napajanja i njegovom ponovnom pojavom uređaj vrši proveru nivoa vode i definiše da li je dovoljan za rad pumpi ili treba da dozvoli dopunu vode.
Jedna od karakteristika uredjaja je i da ignoriše talasanje vode čime se sprečava učestalo uključivanje i isključivanje elektromagnetnog ventila.
Montira se na DIN šinu.
Dimenzije kontrolera: visina 77 mm , širina 75 mm , dužina (ka DIN šini) 118 mm.
| LED INDIKATORI KONTROLERA SIGNALIZIRAJU SLEDEĆA STANJA: | NAČIN PRIKLJUČIVANJA: | ||||
| MIN. | MAX. | PWR. | VAL. | PUM. |  |
| Dostignut minimalni nivo vode | Dostignut maksimalni nivo vode | Uređaj priključen na napajanje | Ventil dopune otvoren | Dozvoljen rad pumpi | |
| PREKIDAČI NA UREĐAJU MOGU IMATI POLOŽAJE KOJI PREDSTAVLJAJU: | |||||
| 0 | – Bez obzira na stanje nivoa vode ne dozvoljava se rad ventila i pumpi. | ||||
| MAN | – Bez obzira na stanje nivoa vode dozvoljava se rad ventila i pumpi. | ||||
| AUT | – Automatski rad ventila i pumpe. | ||||
| TEHNIČKE KARAKTERISTIKE : | PREPORUKA: | ||||
| Napon: | 230 VAC | Preporučuje se korišćenje relejnih kontakata uređaja za pobudu kontaktora. | |||
| Potrošnja: | 2.5 VA | ||||
| Snaga preklop.kontakta: | 2 X 1.1 kW | ||||
| Dimenzije: | 75 x 75 x 120 mm | ||||
| Težina: | 0,32kg | ||||
Vremenski dijagram rada kontrolera KNV – S3
△t1 – kašnjenje isključenja ventila nakon prelaska nivoa vode iznad linije maksimuma je 30 sekundi.
△t2 – kašnjenje uključenja ventila pri spuštanju nivoa vode ispod linije maksimuma je 1 minut.
△t – kašnjenje isključenja/uključenja pumpe nakon spuštanja nivoa vode ispod linije minimuma je 1 minut.
Ovi parametri se na zahtev mogu promeniti.
| Prednosti kontrolera KNV – S3 nad ostalim sličnim uređajima | ||
| KONTROLER NIVOA VODE KNV – S3 | OSTALI KONTROLERI NIVOA VODE | |
| 1 | AUTOMATSKA dopuna i ZAŠTITA od rada pumpi bez vode su integrisane u jedan uređaj. Za obe funkcije dovoljan je (ovaj) JEDAN uredjaj. |
Za identične funkcije potrebna su DVA uredjaja. |
| 2 | Za obe fukcije kontrole dovoljne su TRI sonde. | Za obe funkcije kontrole neophodne su ČETIRI sonde. |
| 3 | Svetlosna LED indikacija rada uređaja. | Nema svetlosnih indikacija rada uređaja. |
| 4 | Jednostavno električno povezivanje. | Složeno električno povezivanje. |
| 5 | Nema podesavanje osetljivosti sondi (conductivity ≥ 20μS). |
Podešavanje osetljivosti uredjaja manuelno. |
| 6 | Kontrola funkcije OFF, ON, AUTOMATIC na samom uredjaju |
Spoljašnja kontrola funkcije OFF, ON, AUTOMATIC. |
| 7 | Lak ugradnja na DIN šinu | Zasebno glomazno kućište (najčešće sa tiplovima). |
| 8 | Dužina kabla do sondi može biti ≥100 m. | Dužina kabla sondi ograničena. |
| 9 | Male dimenzije za ugradnju 75mm x 75mm. | Veće dimenzije uređaja čak i do nekoliko puta. |
